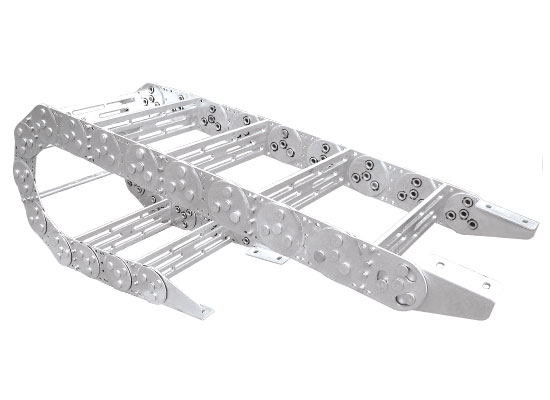

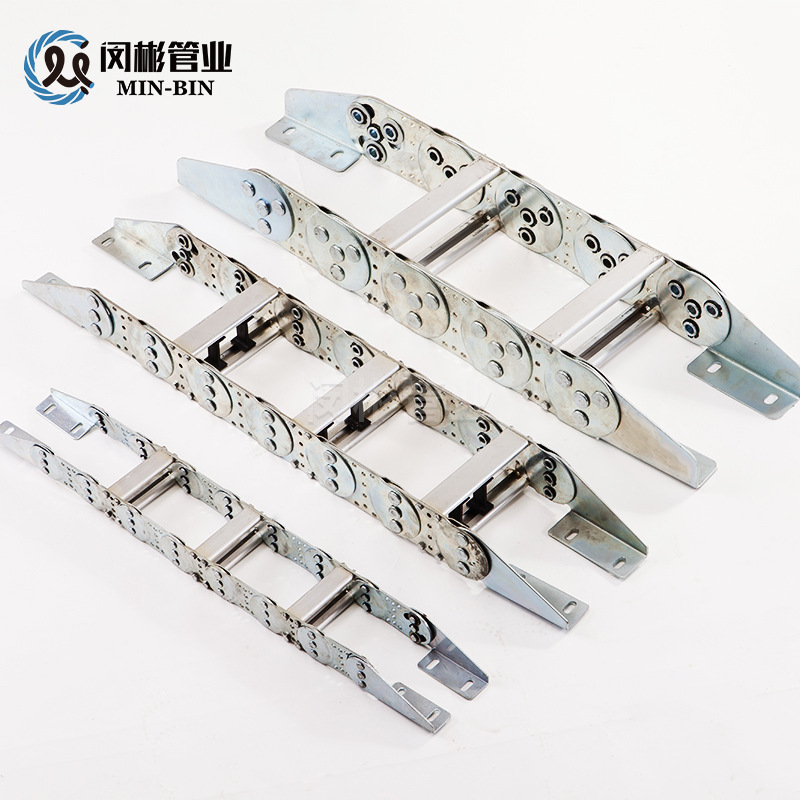

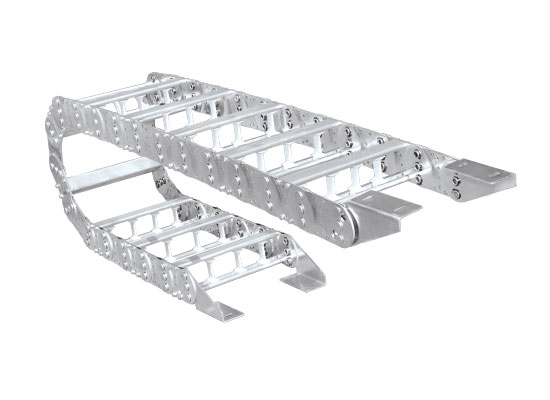

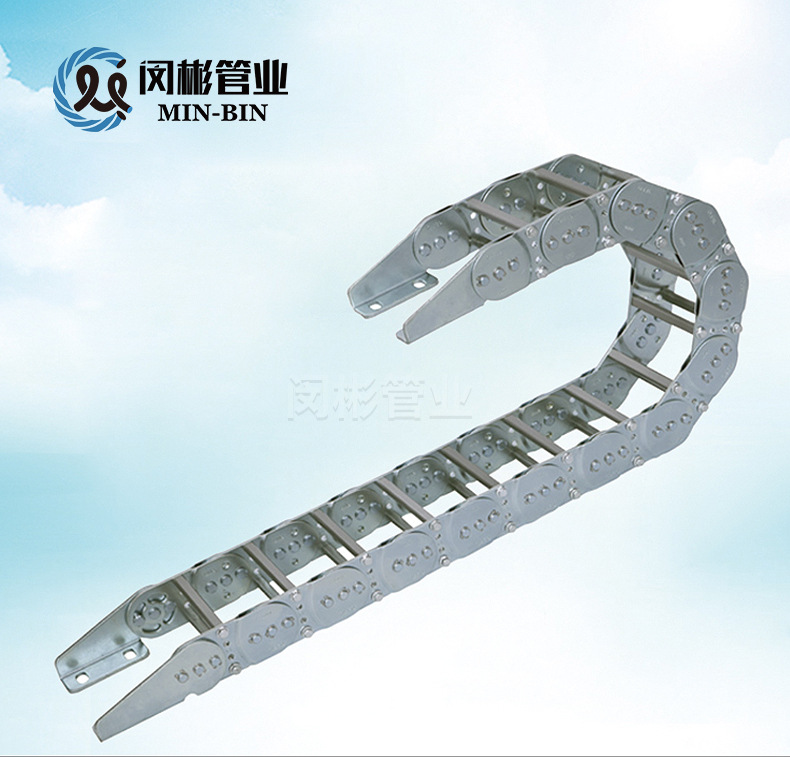

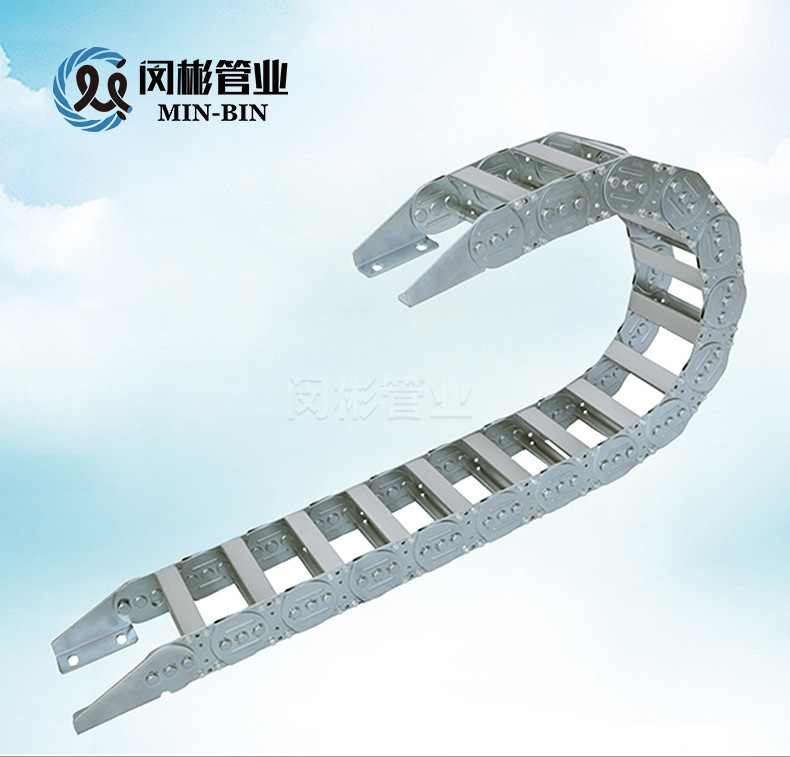

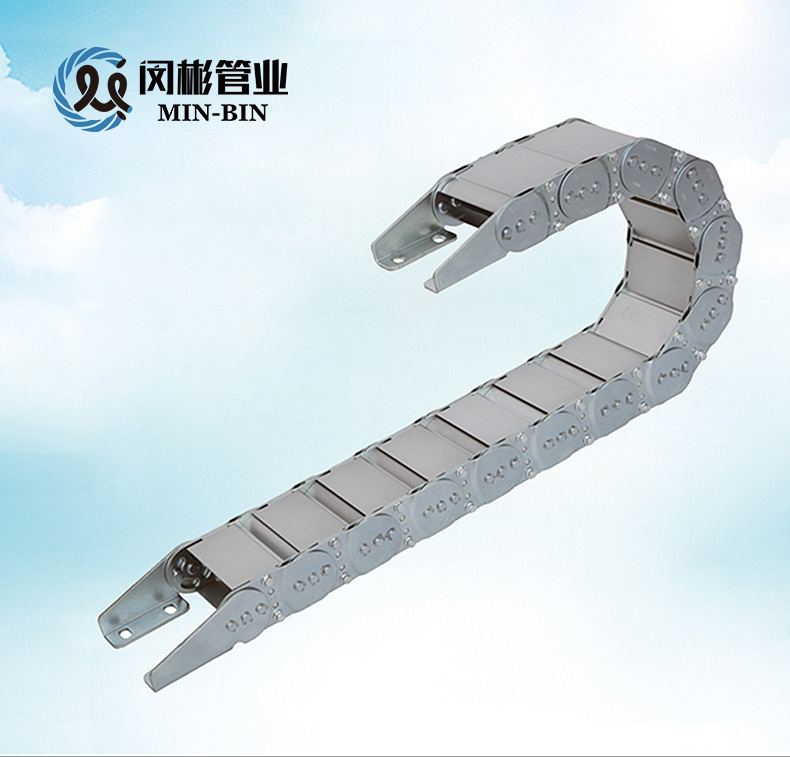

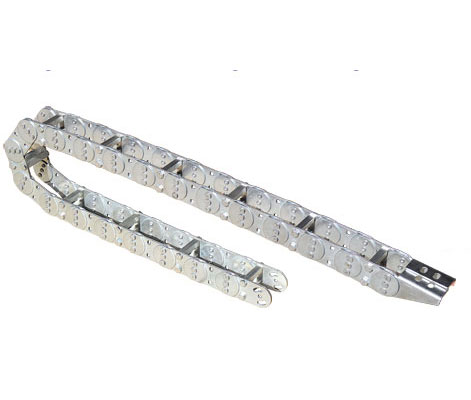

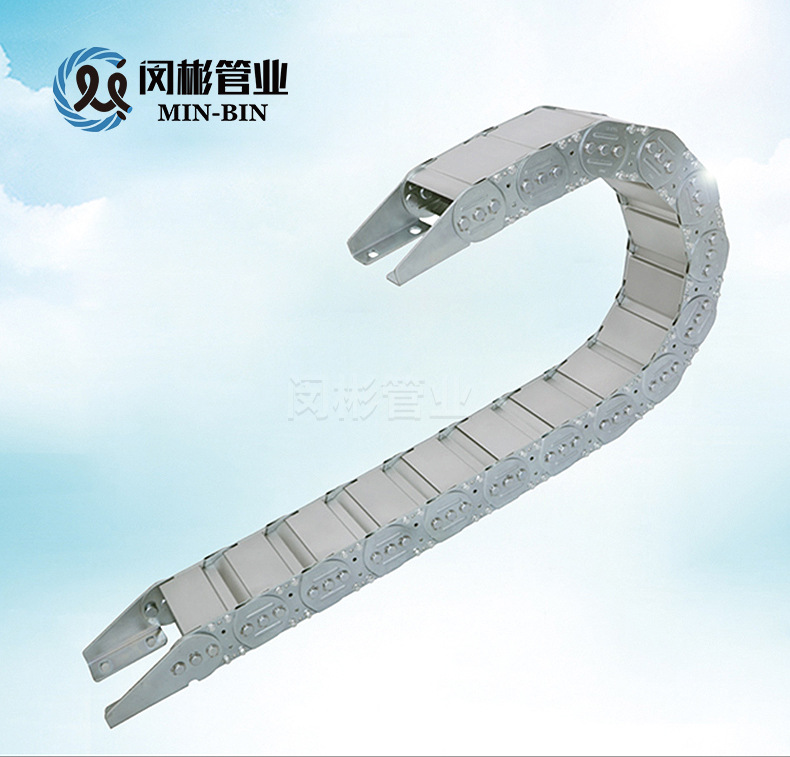

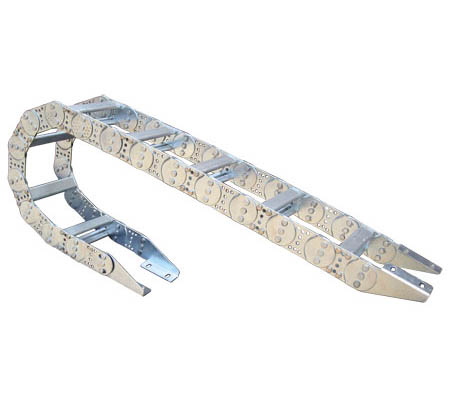

穿線鋼制拖鏈 機床穿線鋼制拖鏈 穿線工程鋼制拖鏈
- 產品品牌
- 產品型號
拖鏈一般用于運動重復的機械和結構，拖鏈能夠?qū)Ψ胖迷谄鋬?nèi)的電纜、油管、氣管、水管等起到牽引和防護作用，按照其分類方式的不同，可分為多種不同的類型，按照材質分，可分為鋼制拖鏈、鋼鋁拖鏈、塑料拖鏈、不銹鋼拖鏈和尼龍拖鏈等;按照形式分，可分為橋式拖鏈、封閉拖鏈、靜音拖鏈、開口拖鏈和穿線拖鏈等；按裝配形式分，可分為橋式拖鏈、全封閉式拖鏈、半封閉式拖鏈。不同類型的拖鏈適用于不同的場景，由此，拖鏈被廣泛應用于數控機床、電子設備、石材機械、玻璃機械、門窗機械、注塑機、機械手、超重運輸設備、自動化倉庫等各行各業。
穿線拖鏈?zhǔn)卿撝仆湘湥哂懈叩膲毫涂估?fù)荷，良好的韌性高彈性耐磨性阻燃；高低溫性能穩定，可以在室外使用。穿線鋼制拖鏈在輸送方面性能發揮最佳，尤其是進行導向輸送。

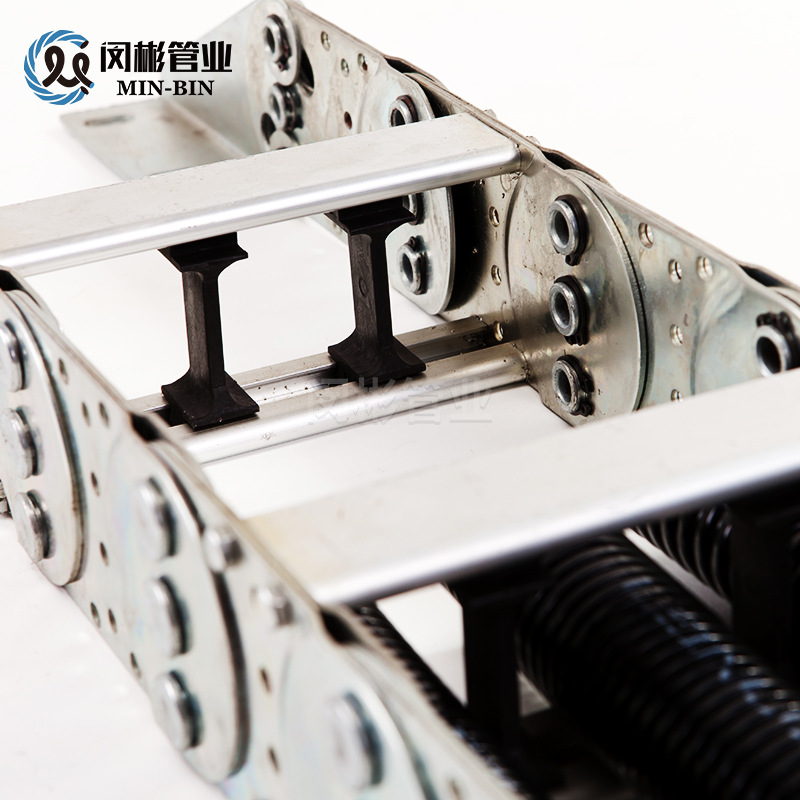

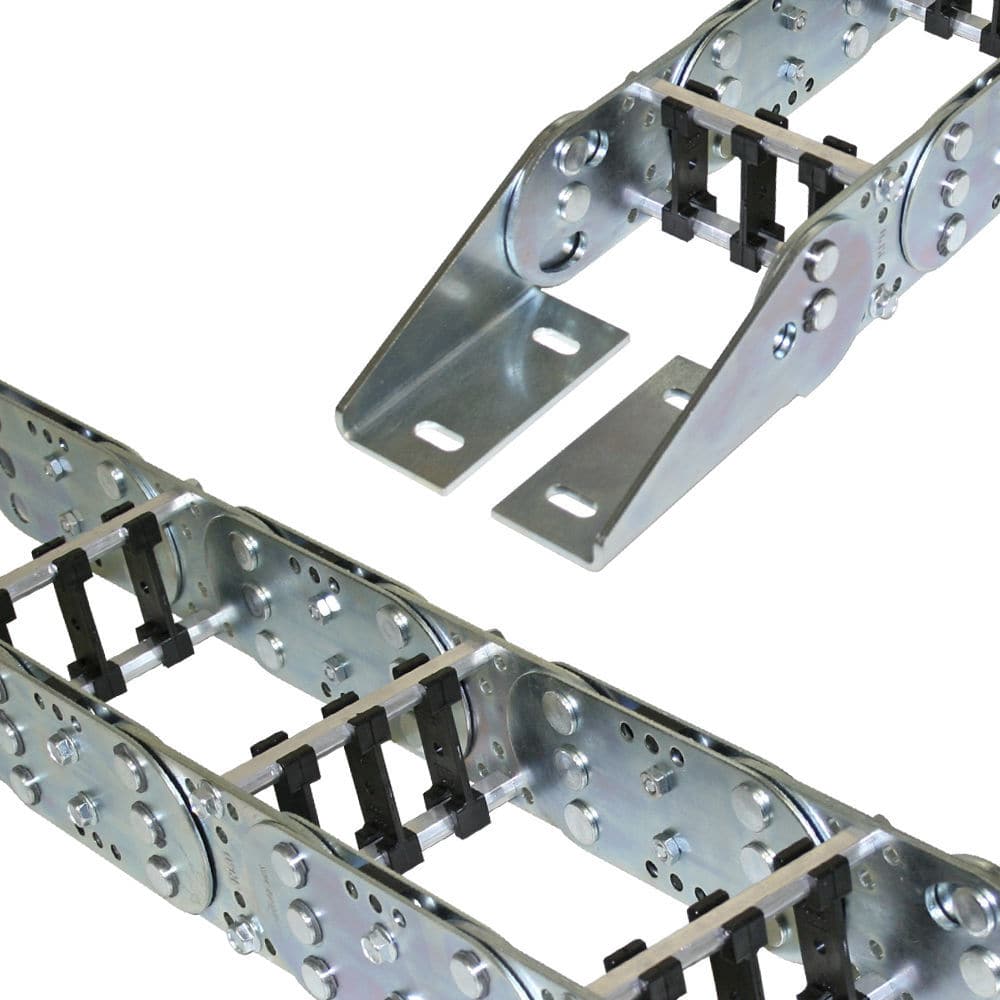

穿線鋼制拖鏈包括多個拖鏈單元，每個拖鏈單元包括兩個側板、兩個蓋板和多個分隔板，兩個側板之間扣接連接，蓋板的兩端分別與兩個側板的上面卡接連接，另一個蓋板的兩端分別與兩個側板的下面卡接連接，分隔板上設有凹槽，蓋板卡接在分隔板的凹槽內，多個拖鏈單元的側板之間扣接連接，使得拖鏈的安裝穩定性強，使用時，將需要保護的電纜、油管、水管或者氣管等插入分隔板與側板、分隔板與分隔板之間形成的空間內，在拖鏈的運行過程中，可實現對電纜、油管、水管或者氣管的保護。
穿線鋼制拖鏈參數
| 外殼種類 | 標準 | 特性 | 標準 | 內側高 H1(mm) | 25 |
| 保護鏈內部分割數 | 無 | 最大電纜外徑 Dp(φ) | 22 | 使用速度(m/s) | 5 |
| 節距 P(mm) | 46 | 電纜插入面 | 內側可打開 | 電纜插入種類 | 按扣(開閉) |
鋼制穿線拖鏈規格尺寸表
|
內側寬 W1 (mm) |
彎曲半徑 R (mm) |
鏈桿數 | 運動類型 |
使用溫度范圍 (℃) |
安裝高度H (mm) |
|---|---|---|---|---|---|
| 50 | 100 | 5 ～ 100 | [二維運動] 雙坐標運動 | -40～+130 | 285 |
| 50 | 125 | 5 ～ 100 | [二維運動] 雙坐標運動 | -40～+130 | 335 |
| 50 | 150 | 5 ～ 100 | [二維運動] 雙坐標運動 | -40～+130 | 385 |
| 50 | 200 | 5 ～ 100 | [二維運動] 雙坐標運動 | -40～+130 | 485 |
| 50 | 250 | 5 ～ 100 | [二維運動] 雙坐標運動 | -40～+130 | 585 |
| 50 | 300 | 5 ～ 100 | [二維運動] 雙坐標運動 | -40～+130 | 685 |
| 75 | 100 | 5 ～ 100 | [二維運動] 雙坐標運動 | -40～+130 | 285 |
| 75 | 125 | 5 ～ 100 | [二維運動] 雙坐標運動 | -40～+130 | 335 |
| 75 | 150 | 5 ～ 100 | [二維運動] 雙坐標運動 | -40～+130 | 385 |
| 75 | 200 | 5 ～ 100 | [二維運動] 雙坐標運動 | -40～+130 | 485 |
| 75 | 250 | 5 ～ 100 | [二維運動] 雙坐標運動 | -40～+130 | 585 |
| 75 | 300 | 5 ～ 100 | [二維運動] 雙坐標運動 | -40～+130 | 685 |
| 100 | 100 | 5 ～ 100 | [二維運動] 雙坐標運動 | -40～+130 | 285 |
| 100 | 125 | 5 ～ 100 | [二維運動] 雙坐標運動 | -40～+130 | 335 |
| 100 | 150 | 5 ～ 100 | [二維運動] 雙坐標運動 | -40～+130 | 385 |
| 100 | 200 | 5 ～ 100 | [二維運動] 雙坐標運動 | -40～+130 | 485 |
| 100 | 250 | 5 ～ 100 | [二維運動] 雙坐標運動 | -40～+130 | 585 |
| 100 | 300 | 5 ～ 100 | [二維運動] 雙坐標運動 | -40～+130 | 685 |
| 125 | 100 | 5 ～ 100 | [二維運動] 雙坐標運動 | -40～+130 | 285 |
| 125 | 125 | 5 ～ 100 | [二維運動] 雙坐標運動 | -40～+130 | 335 |
| 125 | 150 | 5 ～ 100 | [二維運動] 雙坐標運動 | -40～+130 | 385 |
| 125 | 200 | 5 ～ 100 | [二維運動] 雙坐標運動 | -40～+130 | 485 |
| 125 | 250 | 5 ～ 100 | [二維運動] 雙坐標運動 | -40～+130 | 585 |
| 125 | 300 | 5 ～ 100 | [二維運動] 雙坐標運動 | -40～+130 | 685 |
| 150 | 100 | 5 ～ 100 | [二維運動] 雙坐標運動 | -40～+130 | 285 |
| 150 | 125 | 5 ～ 100 | [二維運動] 雙坐標運動 | -40～+130 | 335 |
| 150 | 150 | 5 ～ 100 | [二維運動] 雙坐標運動 | -40～+130 | 385 |
| 150 | 200 | 5 ～ 100 | [二維運動] 雙坐標運動 | -40～+130 | 485 |
| 150 | 250 | 5 ～ 100 | [二維運動] 雙坐標運動 | -40～+130 | 585 |
| 150 | 300 | 5 ～ 100 | [二維運動] 雙坐標運動 | -40～+130 | 685 |
| 175 | 100 | 5 ～ 100 | [二維運動] 雙坐標運動 | -40～+130 | 285 |
| 175 | 125 | 5 ～ 100 | [二維運動] 雙坐標運動 | -40～+130 | 335 |
| 175 | 150 | 5 ～ 100 | [二維運動] 雙坐標運動 | -40～+130 | 385 |
| 175 | 200 | 5 ～ 100 | [二維運動] 雙坐標運動 | -40～+130 | 485 |
| 175 | 250 | 5 ～ 100 | [二維運動] 雙坐標運動 | -40～+130 | 585 |
| 175 | 300 | 5 ～ 100 | [二維運動] 雙坐標運動 | -40～+130 | 685 |
| 200 | 100 | 5 ～ 100 | [二維運動] 雙坐標運動 | -40～+130 | 285 |
| 200 | 125 | 5 ～ 100 | [二維運動] 雙坐標運動 | -40～+130 | 335 |
| 200 | 150 | 5 ～ 100 | [二維運動] 雙坐標運動 | -40～+130 | 385 |
| 200 | 200 | 5 ～ 100 | [二維運動] 雙坐標運動 | -40～+130 | 485 |
| 200 | 250 | 5 ～ 100 | [二維運動] 雙坐標運動 | -40～+130 | 585 |
| 200 | 300 | 5 ～ 100 | [二維運動] 雙坐標運動 | -40～+130 | 685 |
| 250 | 100 | 5 ～ 100 | [二維運動] 雙坐標運動 | -40～+130 | 285 |
| 250 | 125 | 5 ～ 100 | [二維運動] 雙坐標運動 | -40～+130 | 335 |
| 250 | 150 | 5 ～ 100 | [二維運動] 雙坐標運動 | -40～+130 | 385 |
| 250 | 200 | 5 ～ 100 | [二維運動] 雙坐標運動 | -40～+130 | 485 |
| 250 | 250 | 5 ～ 100 | [二維運動] 雙坐標運動 | -40～+130 | 585 |
| 250 | 300 | 5 ～ 100 | [二維運動] 雙坐標運動 | -40～+130 | 685 |
